Popis
Filtrační zařízení Blastcor® VAC se využívá pro odsávání prachových částic z tryskacích boxů. Filtrační jednotka slouží jako poslední a konečný stupeň filtrace. Pro kompletní filtrační a recyklační systém je doporučeno před filtraci umístit kaskádový a cyklónový odlučovač který oddělý hrubší nečistoty.
Prachové částice a další znečišťující látky jsou zachyceny na stěně filtrační vložky umístěné v odsávání. Dlouhá životnost a čištění této vložky je zajišťena krátkými pravidelnými vzduchovými impulzy (oklep). Dolní kuželová část obsahuje otočný talíř, kterým se uzavírá nebo otvírá otvor pro odstranění nahromaděných nečistot.
Princip provozu celého systému Blastcor
Abrazivní materiál je odváděn skrze sací trubku do oddělovacího kaskádového odlučovače. Průběžně je abrazivní materiál vyčištěn od velkých částic a následně spadá pomocí gravitace zpět do tryskávací jednotky. Zněčistěný vzduch je dále filtrován ve dvou fázích:
- První fáze - stacionární cyklonový odlučovač (separátor), ve kterém probíhá předčištění prašného vzduchu od velkých částic a nečistot.
- Druhý stupeň - odsávání VAC s filtrační vložkou z polyesteru, která je automaticky čištěna pomocí vzdušných pulzů.
Systémové komponenty musí být instalovány na rovný povrch s minimální vzdáleností od sebe. Sací vakuové hadice jsou spojeny rychlým připojením.
 |

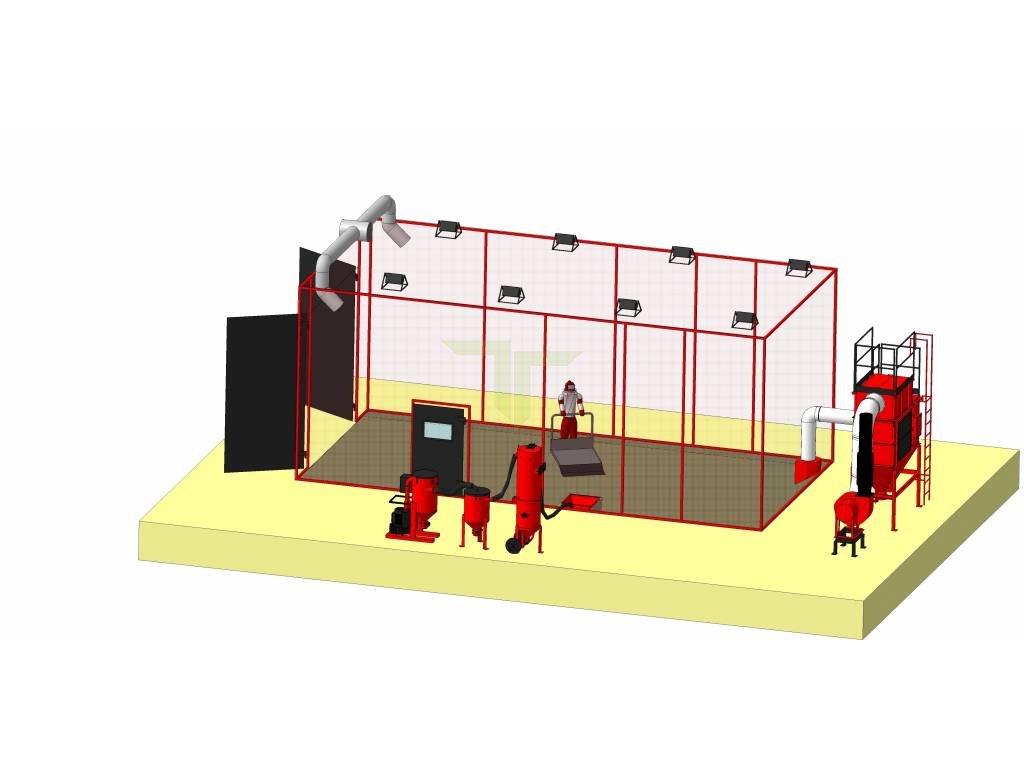

Systém Blastcor pro opětovné získávání tryskacího média (recyklaci).
Odsávání je umístěno za cyklónovým odlučovačem (konečná fáze filtrace).
Na obrázku č. 2
|
Naše společnost realizuje montáže těchto systémů pro tryskací v boxy se zpětnou recyklací abrazivního materiálu.
UPOZORNĚNÍ: Hlavní parametry ovlivňující výkon: délka sací hadice podtlaku a počet ohybů.
Související produkty
-
Kód: TZ-007
-
Kód: TZ-026
-
Kód: TZ-025
| Hmotnost | 0.02 kg |
| Výkon při práci s niklovou struskou, měděnou struskou, oxidem hliníku, kostí, pískem | 25 t / h |
| Výkon při práci s kulatou kuličkou O 0,5-3 mm | 2-7 t / h |
| Maximální doporučená vzdálenost pro pohyb abrazivního materiálu | 25 metrů |
| Napájení, elektrické ovládání | 3x380V; 50 Hz |
| Elektrický motor vakuové pumpy | 18,5 kW |
| Sací výkon | 600 m3 / h při 300 mbar |
| Maximální vakuum | 600 mbar |
| Úrověn hluku | Méně než 85 dB |
| Rozměry | 1200x620x1670 |
| Hmotnost | 344 kg |
