Tryskání metacími koly

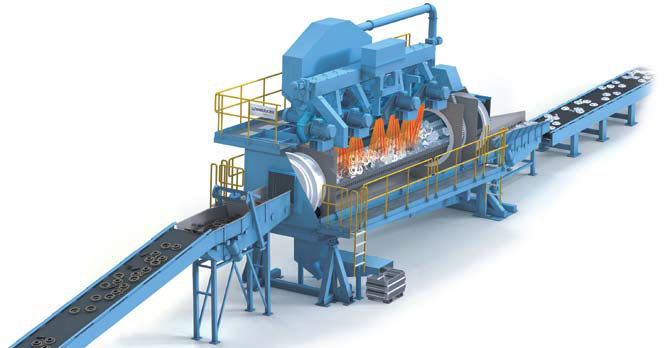

29354-9035833





Tryskání metacími koly neboli turbínami je dnes často využívaná technologie ve strojírenském, automobilovém průmyslu a všude tam, kde je zapotřebí maximalizovat účinnost a rychlost při tryskání. Hlavní a důležitou součástí je metací kolo, které je unášeno elektromotorem s individuálním výkonem (kW).

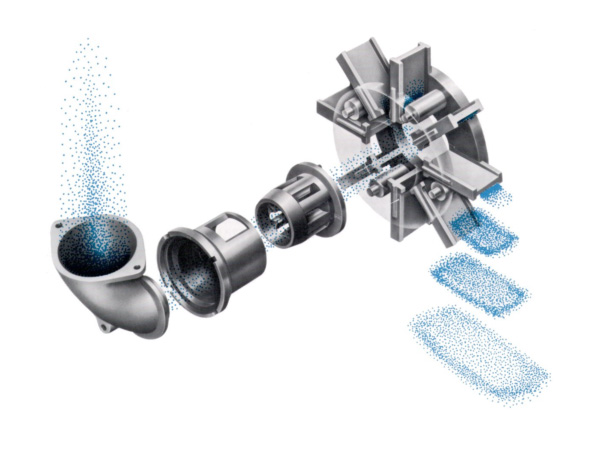

Metací kolo Metací lopatky uvnitř kola rozmetávají abrazivní materiál pod určitým úhlem na otryskávaný profil, obrobek, odlitek atd.



Celý proces tryskání probíhá v uzavřené komoře se zpětným odsáváním a recyklací abrazivního materiálu a může probíhat neustále.

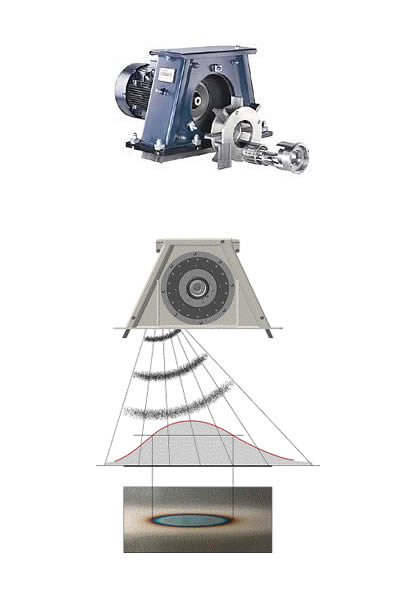

Tryskače s metacími koly pro unášení abraziva nevyužívají stlačený vzduch ale kinetickou energii přenášenou z metacích kol. Abrazivní materiál (nejčastěji granulát) je automaticky doplňován do metací skříně konkrétně rozdělovače, kde je následně pomocí metacích lopatek rozmetán pod optimálním úhlem.



Metací kolo 2

Tryskače lze vybavit frekvenčním měničem pro tryskání dílů náchylných na deformaci.









Jako tryskací médium se nejčastěji využívá ocelový nebo litinový granulát a ve výjimečných případech také ocelová drť.

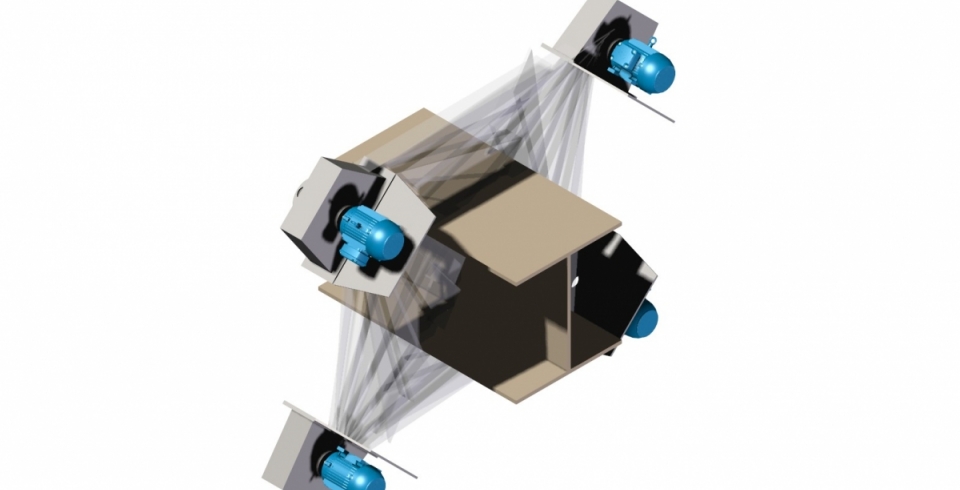

Některé tryskače využívají hned několik metacích kol pro maximální plošný záběr. Kola jsou nastavena a přizpůsobena, tak aby byl díl otryskán ze všech stran a ze všech úhlů na požadovanou čistotu nebo drsnost.







 Metací kolo3





Typy metacích strojů



Každý metací stroj je navržen tak aby maximálně vyhovoval požadavkům na velikost dílu a jeho složitost.



Mezi základní typy metacích strojů se řadí tryskač průběžný, stolový, závěsný, bubnový a další jako speciální, určený pro individuální potřebu zákazníka.



Níže naleznete videa konkrétních tryskačů.











Hlavní rozdíly tlakového tryskání a tryskání s metacími koly





  Tlakové tryskací zařízení (mobilní)
Tlaková tryskací kabina  Metací stroj - tryskač
Pohon zařízení Pneumatický Pneumatický Elektrická energie
Použití Malé a střední provozy. Tryskání takřka všech drůhů materiálů a neomezeně velkých dílů Malé a střední provozy. Tryskání takřka všech drůhů povrchů. Velké provozy s požadavkem automatizaci a efektivitu při tryskání
Pořizovací cena (orientační - dle typu a výrobce) do 500 000,- Kč do 1 000 000,- nad 1 000 000,- Kč
Velikost tryskaného dílu Neomezeně Dle prostoru kabiny Dle prostoru komory
Výkon Střední výkonnost Střední výkonnost Vysoká produkce s vysokým výkonem







Ukázka průběžného tryskače:

https://www.youtube.com/watch?v=IkxAIINFNEA



Ukázka bubnového tryskače:

https://www.youtube.com/watch?v=4RarTqc1wRQ



Ukázka závěsného tryskače:

https://www.youtube.com/watch?v=OHnm12xGQCc



Ukázka brokovacího zařízení (na vodorovné plochy)

https://www.youtube.com/watch?v=o_JgatQW3oE
